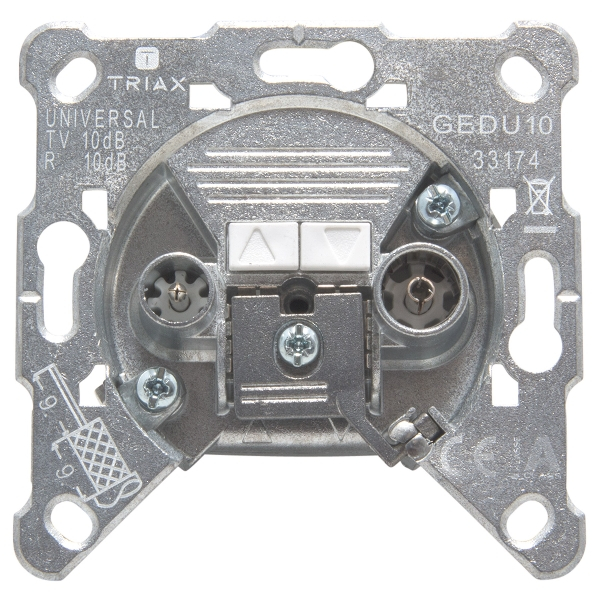

Triax GEDU 10 2-Loch Breitband Durchgangsdose 10 dB
Triax GEDU 10 2-Loch Breitband Durchgangsdose 10 dB
Triax GEDU 10 2-Loch Breitband Durchgangsdose 10 dB

Triax GEDU 10 2-Loch Breitband Durchgangsdose 10 dB

Art.Nr.:
5702663062115
3-7 Tage 3-7 Tage
11,75 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Beschreibung

Produktbeschreibung:

GEDU 10 - 2-Loch Super-Breitband-Dose

Universal-Durchgangsdose mit durchgängigen Frequenzbändern für TV/RF und Sat.

  • geeignet für BK- und Sat-ZF-Hausverteilungen (Kein Gleichspannungsdurchlass)
  • 2 gleichberechtigte Ausgänge für diverse Endgeräte
  • rückkanaltauglich
  • Durchgangsdose für Baumstrukturen



Spezifikationen

Bestellinformationen
EAN Nummer 5702663062115
Schirmung
Schirmdämpfung > 85 (Klasse A) dB
Schimrdämpfung @ 30-300MHz ≥ 95.0 dB
Schirmdämpfung @ 300-470 MHz ≥ 90.0 dB
Schirmdämpfung @ 470-1000 MHz ≥ 85.0 dB
Schirmdämpfung @ 1000...2400 MHz ≥ 65.0 dB
Eigenschaften
Type GEDU
Antennendose Typ Durchgangsdose
Frequenzbereich
Frequenzbereich Eingang-Ausgang 5...2150 (2400) MHz
Frequenzbereich TV 5...2150 (2400) MHz
Frequenzbereich RF 5...2150 (2400) MHz
Dämpfung
Durchgangsverlust Eingang-Ausgang 2.2 ±0.4 dB
Durchgangsverlust IN-OUT @SAT 3.8 ±0.4 dB
Durchgangsverlust IN-TV 10.0 dB
Durchgangsverlust IN-RF 10.0
Entkopplung
Entkopplung Ausgang-FM 30.0 dB
Entkopplung Ausgang-TV 30.0 dB
Entkopplung TV-FM >36.0 dB
Rückflussdämpfung
Rückflussdämpfung Eingang 15.0 dB
Rückflussdämpfung Ausgang 18.0 dB
Rückflussdämpfung FM 15.0 dB
Rückflussdämpfung TV 15.0 dB
Elektrische Daten
Impedanz/wellenwiederstand 75 Ω
Algemeine Daten
Abschirmungseffizienz EN50083-2 (Class A+10dB)
MTBF (mittlere Betriebsdauer zwischen Ausfällen) >1.000.000 Stunden
Betriebstemperatur -25...55 °C
Lagerungstemperatur -25...55 °C
Temperatur - Transport -40...70 °C
Anschlüsse
Anschlusstyp EIN-AUS Spring Clamp Termination
Anschlusstyp TV IEC-Stecker
Anschlusstyp RF IEC-Buchse
Zulässige Kabelabmessungen - Innenleiter 0.58...1.15 mm
Zulässige Kabelabmessungen - F-buchse 0.6...1.13
Zulässige Kabelabmessungen - Aussenleiter 3.7...5.8 mm
Zulässige Kabelabmessungen - Mantel 4.5...7.2 mm
Mechanische Daten
Auszugskraft - Innenleiter 1(Ø) > 25 @ 0.75mm N/mm2
Auszugskraft - Innenleiter 2 (Ø) > 50 @ 1.13mm N/mm2
Material Zinkdruckguss
Abmessungen Produkt (H x T x B) 70.6 x 70.6 x 21.9 mm
Verpackungs menge 10
Bruttohöhe 0,035 m
Bruttobreite 0,071 m
Bruttotiefe 0,071 m
Nettogewicht 0,096 kg
Gewicht Verpackung 0,009 kg
Gewicht 0,105 kg
Anmerkungen BK-Dose mit Sat-ZF-Bereich. Lückenlose Frequenzbereiche 5...2.400 MHz auf beiden Auslässen („Universaldose“). Vorteil: Auf- oder Umrüstung des BK-Hausnetzes mit Sat-Direktempfang jederzeit möglich.
