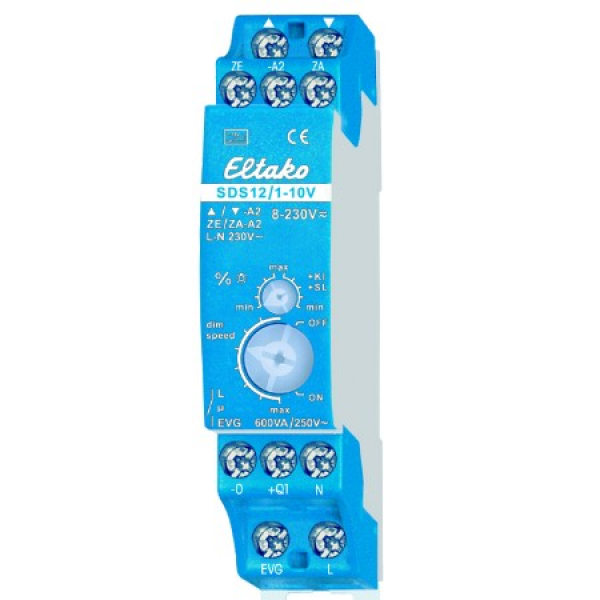

1 Schließer nicht potenzialfrei 600VA und 1-10V-Steuerausgang 40mA. Stand-by-Verlust nur 1 Watt. Mindesthelligkeit und Dimmgeschwindigkeit einstellbar. Mit Kinderzimmer- und Schlummerschaltung. Reihenein bau gerat fur Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit =18 mm breit, 58mm tief. Schaltung im Nulldurchgang zur Kontaktschonung. Universal-Steuerspannung 8..230V UC, ortlich und zentral ein /aus mit gleichem Potenzial. Versorgungspannung 230V galvanisch getrennt. Modernste Hybrid-Technik vereint die Vorteile verschleisfreier elektronischer Ansteuerung mit hoher Leistung von Spezialrelais. Die eingestellte Helligkeits stufe bleibt beim Ausschalten gespeichert (Memory). Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und es wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet.Mit dem oberen % -Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden. Gleichzeitig wird festgelegt, ob die Kinderzimmerschaltung und die Schlummerschaltung aktiv sind (+KI +SL). Mit dem unteren dim-speed-Drehschalter kann die Dimmge schwin digkeit eingestellt werden.
Die Ein- und Ausschaltung der Last erfolgt mit einem bistabilen Relais an dem Ausgang EVG. Schaltleistung Leuchtstofflampen oder NV-Halogenlampen mit EVG 600VA. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Es können entweder Richtungstaster an angeschlossen werden, oder diese Anschlussklemmen werden gebrückt und es wird ein Taster als Universaltaster angeschlossen. Als Richtungstaster ist dann 'einschalten und aufdimmen sowie ausschalten und abdimmen'. Ein Doppelklicken lost das automatische Aufdimmen bis zur vollen Helligkeit mit dim-speed-Geschwindigkeit aus. Ein Doppelklick lost die Schlummerschaltung aus. Die Kinderzimmerschaltung wird mit dem Taster an ausgefuhrt.
Als Universaltaster erfolgt die Richtungsumkehr durch kurzes Loslassen des Tasters.
Kinderzimmerschaltung KI (Universaltaster oder Richtungstaster ): Beim Einschalten mit längerer Tasterbetatigung wird nach ca.1 Sekunde mit kleinster Helligkeit eingeschaltet und, solange weiter getastet wird, langsam hochgedimmt, ohne die zuletzt gespeicherte Helligkeitsstufe zu verandern. Schlummerschaltung SL (Universaltaster oder Richtungstaster ): Durch einen Doppelimpuls wird die Beleuchtung von der aktuellen Dimmstellung bis zur Mindesthelligkeit abgedimmt und ausgeschaltet. Die max. Dimm zeit von 60 Minuten ist von der aktuellen Dimmstellung und der eingestellten Mindesthelligkeit abhangig und kann dadurch entsprechend verkurzt werden. Durch kurzes Tasten kann wahrend des Abdimmvorgangs jederzeit ausgeschaltet werden. Ein langes Tasten wahrend des Abdimmvorgangs dimmt hoch und beendet die Schlummerschaltung.
