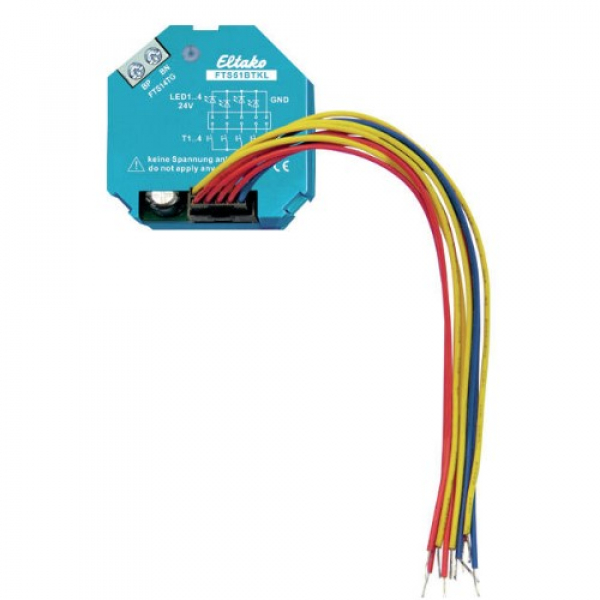

Eltako FTS61BTKL Bus Tasterkoppler

Bus-Tasterkoppler für 4 konventionelle Taster mit integrierten 24V-LED´s zum Anschluss an Taster-Gateways FTS14TG über einen 2-Draht-Tasterbus. Stand-by-Verlust nur 0,2 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Bis zu 30 Bus-Taster und/oder Bu asterkoppler FTS61BTKL können an die Klemmen BP und BN eines Taster-Gateways FTS14TG angeschlossen werden. Die zulässige Gesamtleitungslänge beträgt 150m. Durch ein RLC-Glied an dem am weitesten entfernten FTS61BTKL kann die Leitungslänge auf 250m erweitert werden. Über den 2-Draht-Tasterbus erfolgt die Spannungsversorgung der angeschlossenen FTS61BTKL mit 29V DC und gleichzeitig die Datenübertragung. An die 15 cm langen Anschlussleitungen können bis zu vier konventionelle Taster T1-T4 angeschlossen werden. Der Gegenpol ist jeweils T0. Die Anschlussleitungen können auf bis zu 2 m verlängert werden. Mit den in den Tastern integrierten 24V-LED´s werden Bestätigungs-Telegramme von Aktoren angezeigt, wenn die ID´s der Aktoren mit PCT14 in die ID-Tabelle des FTS14TG eingetragen wurden. Achtung! Keine Spannung anlegen. Als Richtungstaster können die Paare T1/T3 und T2/T4 definiert werden. Der Bus wird an BP und BN angeschlossen.
