Eltako FEM Funk Empfangsantennenmodul

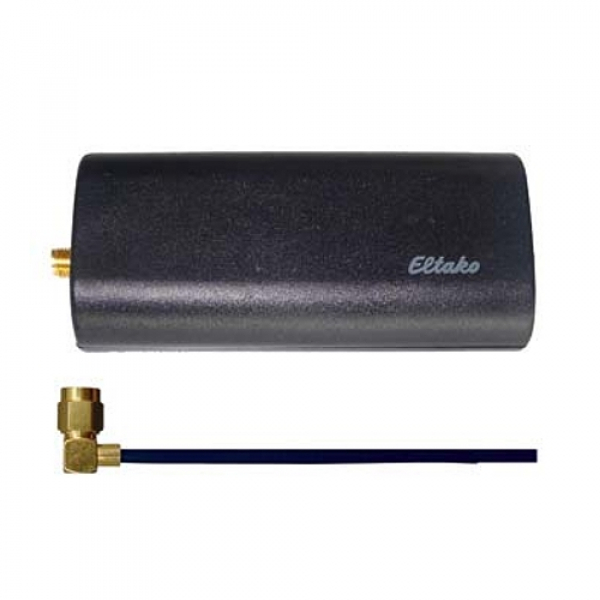

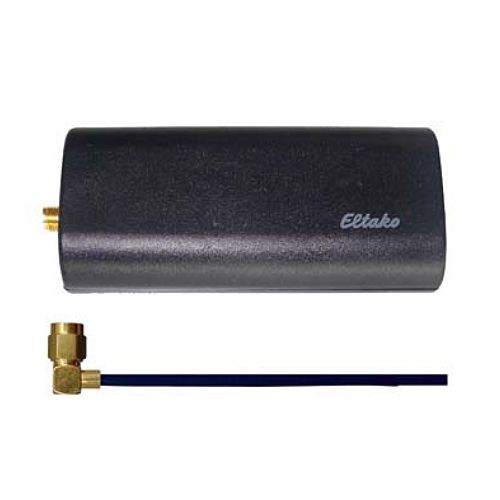

Funk-Empfangsantennen-Modul für den RS485 Sub-Bus. Stand-by-Verlust nur 0,5 Watt. SMA-Buchse für beiliegende kleine Antenne. Bei Anschluss einer größeren Funkantenne FA250 oder FA200 in optimierter Position kann die Empfangsreichweite erhöht werden. Gehäuseabmessung LxBxH: 78x40x22mm. Bis zu drei Funk-Empfangsmodule im eigenen Minigehäuse können bei Bedarf an beliebiger Stelle im Gebäude zusätzlich zu einem FAM14 installiert und mit einer 4-adrigen geschirmten Sub-Bus-Leitung (z.B. Telefonleitung) über ein Gateway FGW14 mit dem Haupt-Bus verbunden werden. Hierzu die Klemmen RSA/RSB des FEM mit den Klemmen RSA2/RSB2 des FGW14 verbinden. Ebenfalls die Klemmen +12V/GND des FEM mit den Klemmen +12V/GND des FGW14 verbinden. Die Verdrahtung mehrerer FEM muss mit einer Leitung in Form einer Kette erfolgen, wie es bei RS485-Bussystemen vorgeschrieben ist. Eine sternförmige Verdrahtung mit je einer Leitung pro FEM ist nicht zulässig. Bei jedem der drei Funk-Empfangsmodule muss der Jumper in eine andere Position gesteckt werden. Hierzu das Gehäuse an der dafür vorgesehen Stelle auf der Schmalseite mit einem Schraubendreher vorsichtig öffnen. Klingenbreite 6,5mm, max. 1,5mm dick.
