Eltako PL-SAM1LT Treppemlicht Aktor

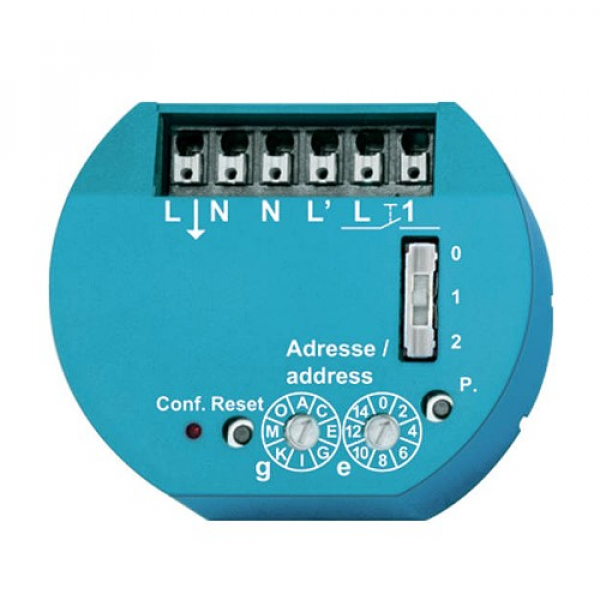

Powerline-TLZ-Aktor mit 1 Kanal. 53x43mm, 25mm tief, für Montage in 58mm-Schalterdosen. Rückfallverzögerung von 1 Minute bis 120 Minuten. Ausschaltvorwarnung einstellbar. 1 Schließer nicht potenzialfrei 10A/250V AC, Glühlampen 2000 Watt. Sensoreingang 230V. Stand-by-Verlust nur 0,5 Watt. Zum Steuern und Schalten an gleicher Stelle. Für die Adresszuweisung befinden sich auf der Vorderseite zwei Drehschalter: Der linke Drehschalter bestimmt die Gruppenadresse g mit 16 alphabetischen Werten von A bis P. Der rechte Drehschalter bestimmt die Rückfallverzögerungszeit. Oberhalb davon befindet sich ein Schiebeschalter als Konfigurationsschalter mit den Stellungen 0, 1 und 2. Stellung 0: Taster am Sensoreingang mit Nachschalten. Stellung 1: Wie Stellung 0, jedoch mit Ausschaltvorwarnung. Stellung 2: Ein Wechselschalter wird wie ein Taster ausgewertet. Links von den Drehschaltern befindet sich eine rote LED, welche alle Aktivitäten anzeigt. Daneben befindet sich die Reset-Taste und rechts davon ein Service Pin. Funktionen gemäß Bedienungsanleitung. Die oben liegenden Anschlussklemmen sind Steckklemmen für Leiterquerschnitte von 0,2mm² bis 1,5mm².
