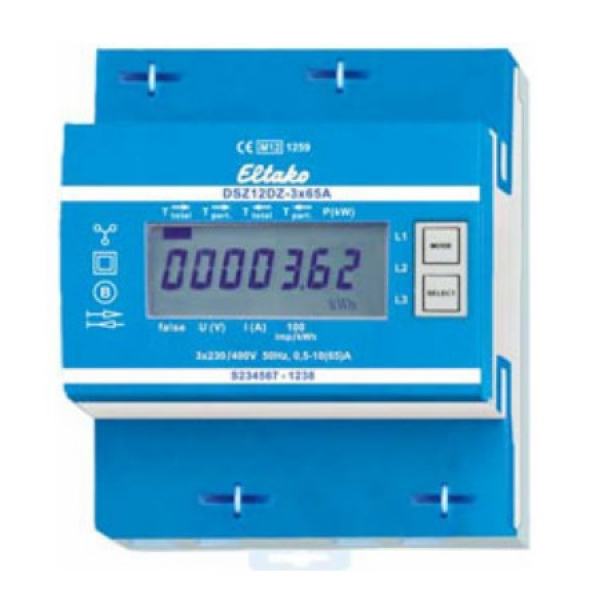

M-Bus-Drehstromzähler. Maximalstrom 3x80 A, Stand-by-Verlust nur 0,4 Watt je Pfad. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 4 Teilungs einheiten = 70mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit M-Bus-Schnittstelle. Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur maximal 0,4Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 65 A angeschlossen werden. Der Anlaufstrom ist 4O mA. Der N-Anschluss muss vorhanden sein. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einem 100 mal je kWh blinkenden Balken im Display angezeigt. Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230 V an die Klemmen E1/E2 wird auf einen zweiten Tarif umgeschaltet. Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie je Tarif, die Wirkenergie des rücksetzbaren Speichers RS1 bzw. RS2 sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden. Fehlermeldung (false) Bei fehlendem Außenleiter oder falscher Stromrichtung wird 'false' und der entsprechende Außenleiter im Display angezeigt. Datenübertragung M-Bus Beim Auslesen werden alle Werte in einem Telegramm übertragen. Es werden folgende Telegramme unterstützt: - Initialisierung: SND_NKE Antwort: ACK - Zähler auslesen: REQ_UD2 Antwort: RSP_UD - Primäradresse ändern: SND_UD Antwort: ACK - Reset RS1: SND_UD Antwort: ACK Das Gerät antwortet nicht auf unbekannte Abfragen Die Übertragungsrate wird automatisch erkannt Das Gerät hat eine Spannungsüberwachung. Im Falle eines Spannungsverlustes werden alle Register im EEPROM gespeichert. Ändern der M-Bus Primäradresse Um die M-Bus Primäradresse zu ändern, SELECT 3 Sekunden gedrückt halten. Im folgenden Menü erhöht MODE die Adresse um 10, SELECT erhöht sie um 1. Wenn die gewünschte Primäradresse eingestellt ist, warten bis das Haupt menü wieder erscheint. MID-geeicht.
