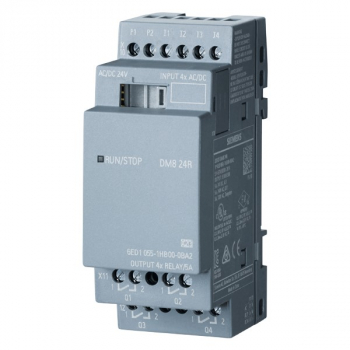

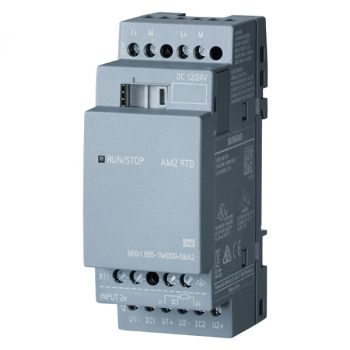

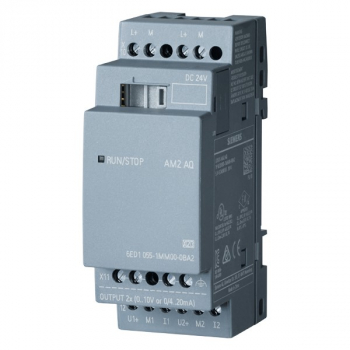

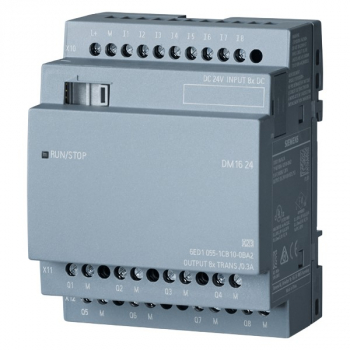

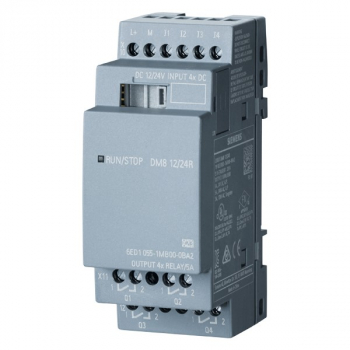

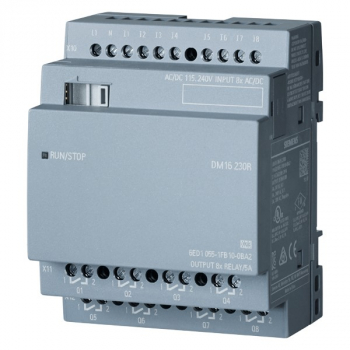

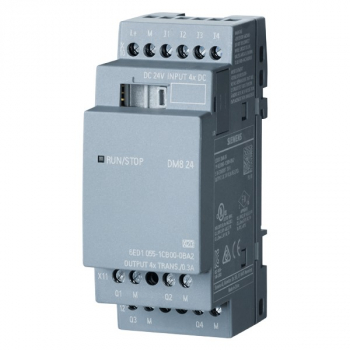

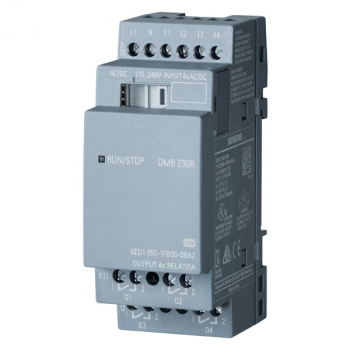

Logo! Digitale und Analoge Erweiterungsmodule

Beschreibung

Ein breites Spektrum an Siemens Logo! Erweiterungsmodule ermöglicht es, eine LOGO! Konfiguration sehr individuell auszubauen. Der Maximalausbau von LOGO! 8: 24 digitale Eingänge, 20 digitale Ausgänge, 8 analoge Eingänge und 8 analoge Ausgänge. Vernetzt man jedoch mehrere LOGO! Geräte, kann der Maximalausbau auf 88 DE, 80 DA, 40 AE und 24 AA erweitert werden. LOGO! 8 kann in ein KNX System eingebunden werden.

Sollen verschiedene Spannungsebenen in einer Konfiguration verwendet werden so gilt folgendes: Das Grundgerät muss ein 230 V Gerät sein, dann folgen zunächst 230 V Erweiterungen. Nach diesen muss zwingend ein beliebiges Analogmodul eingesetzt werden , um die galvanische Trennung zu realisieren. Rechts vom Analogmodul können dann weitere Analogmodule oder 12/24 V Digitalmodule verbaut werden. Quelle: Siemens
